ZZYP型自力式压力调节阀
ZZYP型自力式压力调节阀
上海双恩阀门制造有限公司ZZYP型自力式压力调节阀产品有品牌和质量保证,双恩阀门为您全方面介绍ZZYP型自力式压力调节阀相关技术参数、性能特点、用途、标准、选型、作用、图片、规格型号、使用方法、计算公式、外形尺寸、工作原理、产品说明书、操作规程、安装维护及产品示意图;为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的ZZYP型自力式压力调节阀。
·质保体系:有了您的信任与支持,我们提供值得信赖的双恩阀门品牌产品,我们支持一系列的系统技术参数、技术指导、文件支持,实行质量跟踪、客户档案、售后保障。
·产品标准:我们的产品按国家相关标准验收,产品质量实行"售后跟踪"服务。
·解决方案:提供的整体方案,我们专注产品质量,把握每一个产品细节全程控制; 不仅为用户解决需求,还保障了控制系统运行可靠性,减少系统的故障及维护,不懈努力的为用户提供高品质、高性能的产品。
在线咨询
  • 产品详情介绍

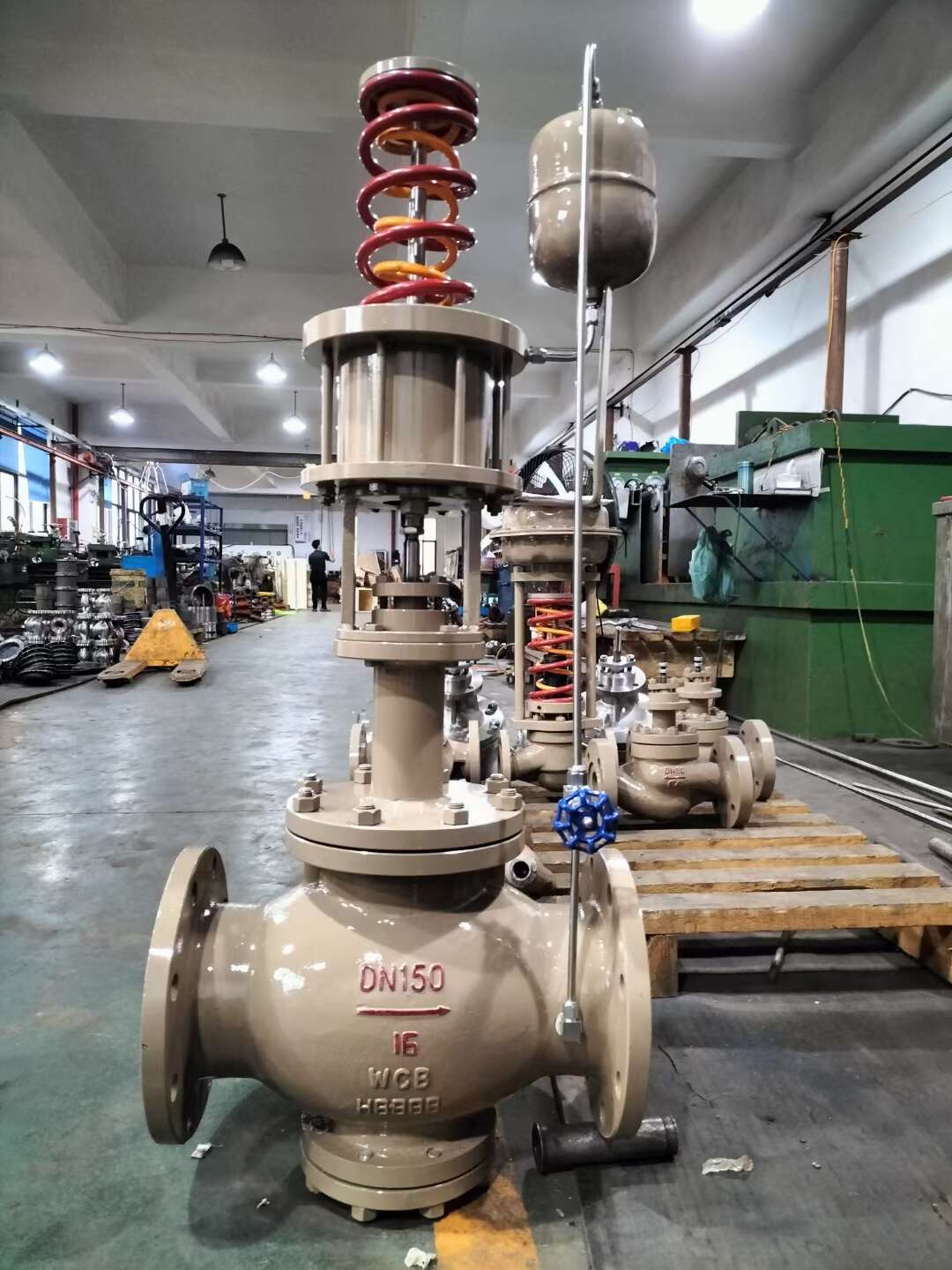

    ZZYP型自力式压力调节阀





    一、产品概述:
    自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏.密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄漏稳压的自动控制。
        本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有Ⅱ级、Ⅳ级和Ⅵ级三档;流量特性为快开;压力分段调节从15~2500kPa。可按需要组合满足用户况要求。

    ZZY型自力式压力调节阀型号

    类别

    型号

    类别

    型号

    单座压闭型

    ZZYP-16~64B

    单座压闭型

    ZZYP-16~64K

    双座压闭型

    ZZYN-16~64B

    双座压闭型

    ZZYN-16~64K

    套筒压闭型

    ZZYM-16~64B

    套筒压闭型

    ZZYM-16~64K

    压闭型:用于阀后压力调节,当阀后压力升高,阀门关闭,以达到减压,稳压的目的。
    压开型:用于阀后压力调节,当阀后压力升高,阀门打开,以达到泄压,稳压的目的。

    自力式压力调节阀执行机构型式



    公称通径DN(mm)

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200














    阀座直径DN(mm)

    10

    12

    15

    20


























    额定流量系数Kv

    1.8

    2.4

    4.4

    4

    11

    20

    30

    48

    75

    120

    190

    300

    480

    760













    允许压差(MPa)

    2.5

    2.0

    1.6

    1.0


    公称压力(MPa)

    1.64.06.4

    固有流量特性

    快开

    保证调压阀正常工作
    的*小压差P(MPa)

    0.05

    压力分段范围(KPa)

    15~5040~8060~10080~140120~80
    160~220200~260240~300280~350330~400
    380~450430~500480~560540~620600~700
    680~800780~900800~1000900~2000

    工作温度

    液体≤140;气体≤80;配冷凝器和散热片≤350

    适合介质

    气体、蒸汽、低粘度液体

    法兰尺寸、型式

    PN10、16、40GB9113-88、PN64JB/T7-94;PN10,16凸式,PN40,64凸式
    或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准) 

    结构长度

    GB12221-89标准

    执行机构信号接口

    内螺纹M16×1.5



    注:压力分段范围可根据用户要求进行设计。

    自力式压力调节阀主要性能指标

    控制精度%

    ±8

    允许泄
    漏量

    硬密封(L/H)

    单座(Ⅳ级):≤10-4阀额定容量:双座、套筒(Ⅱ级)、≤5×10-3×阀额定容量

    软密封(ml/min)

    DN(mm)

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200



    0.15

    0.3

    0.45

    0.6

    0.9

    1.7

    4.0

    6.75



    自力式压力调节阀可配附件:

    冷凝器(用于介质为蒸汽的场合)、散热片等



    安装用途:ZZY型自力式压力调节阀广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与民用建筑楼群等各种工业设备中。能应用于气体、液体、蒸汽介质的减压、稳压(阀后调节)或泄压、稳压(阀前调节)。但由于它利用介质自身的压力去操作执行机构。在执行机构内充满介质,故安装方式亦应与此相配合。在安装时取压点在离调压阀适当的位置,压开型调压大于2倍管道直径,压闭型调压大于6倍管道直径。在安装冷凝器时注意冷凝器的位置,使其高于膜头而低于工艺管道,以保证冷凝器内充满冷凝液。
