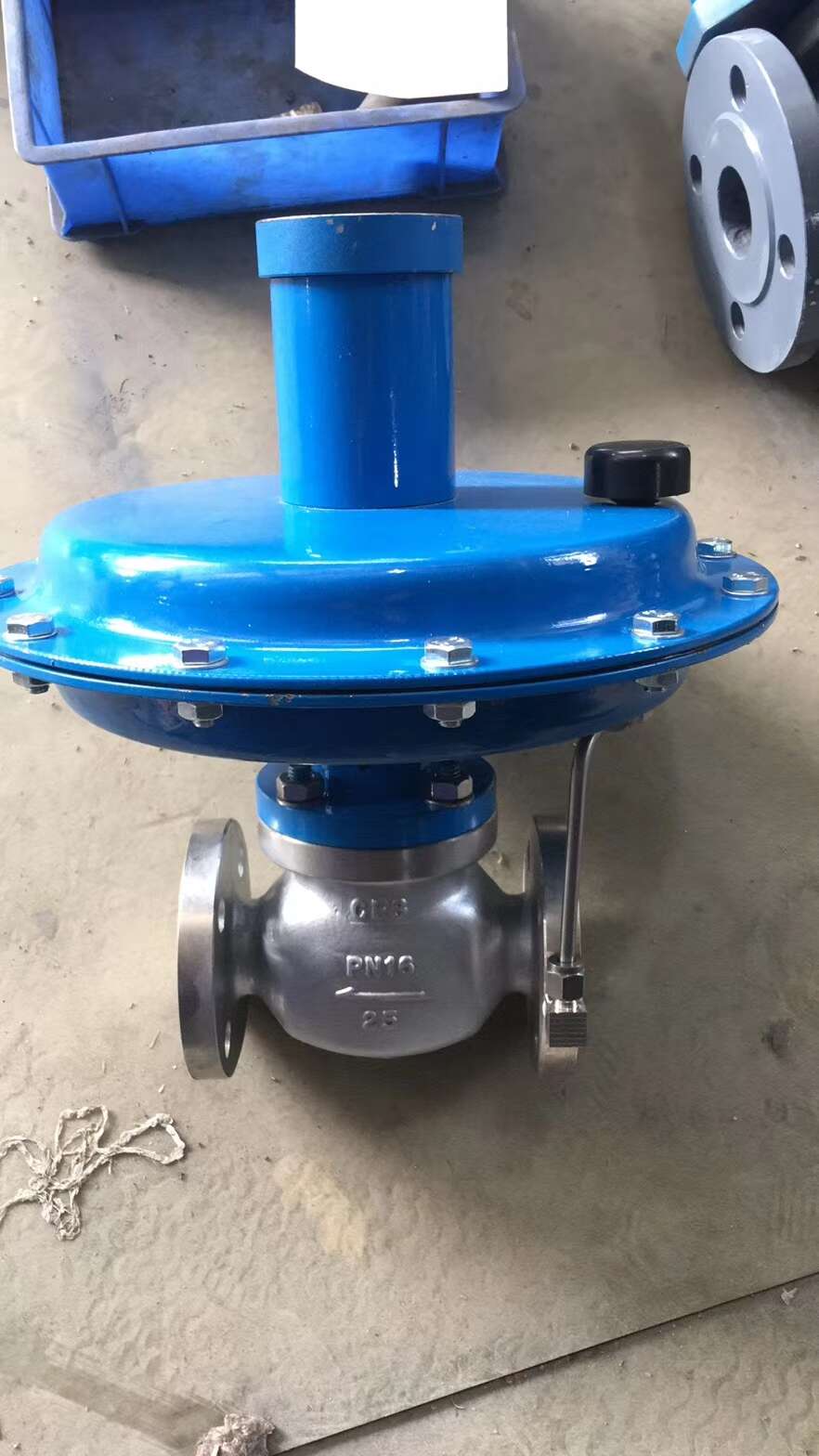

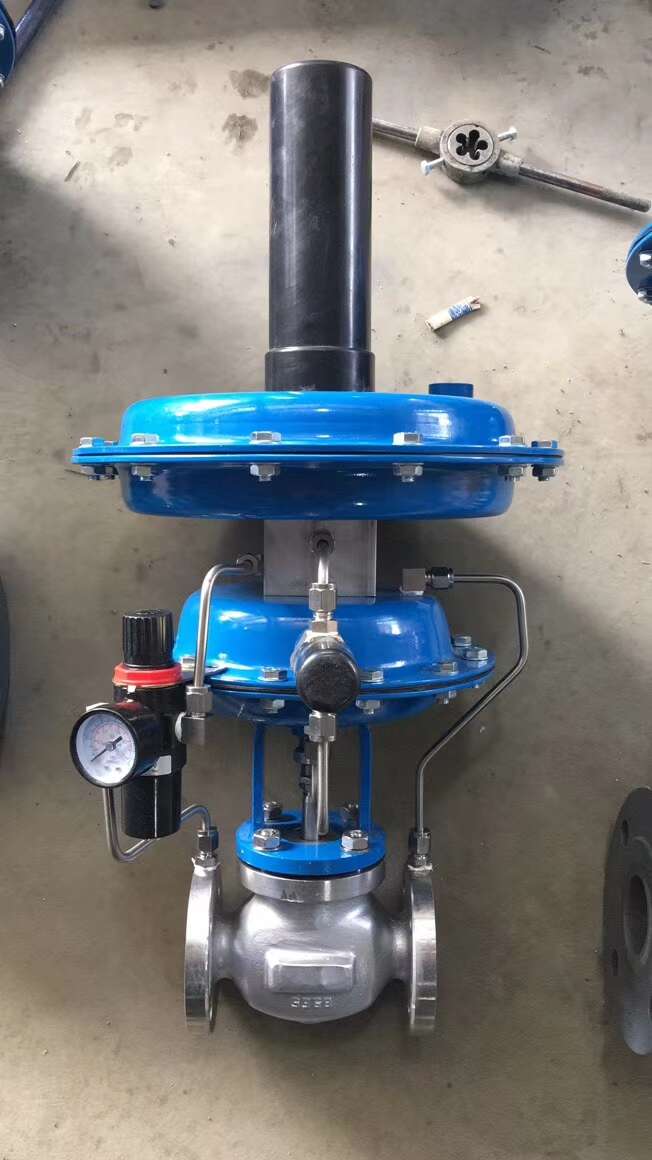

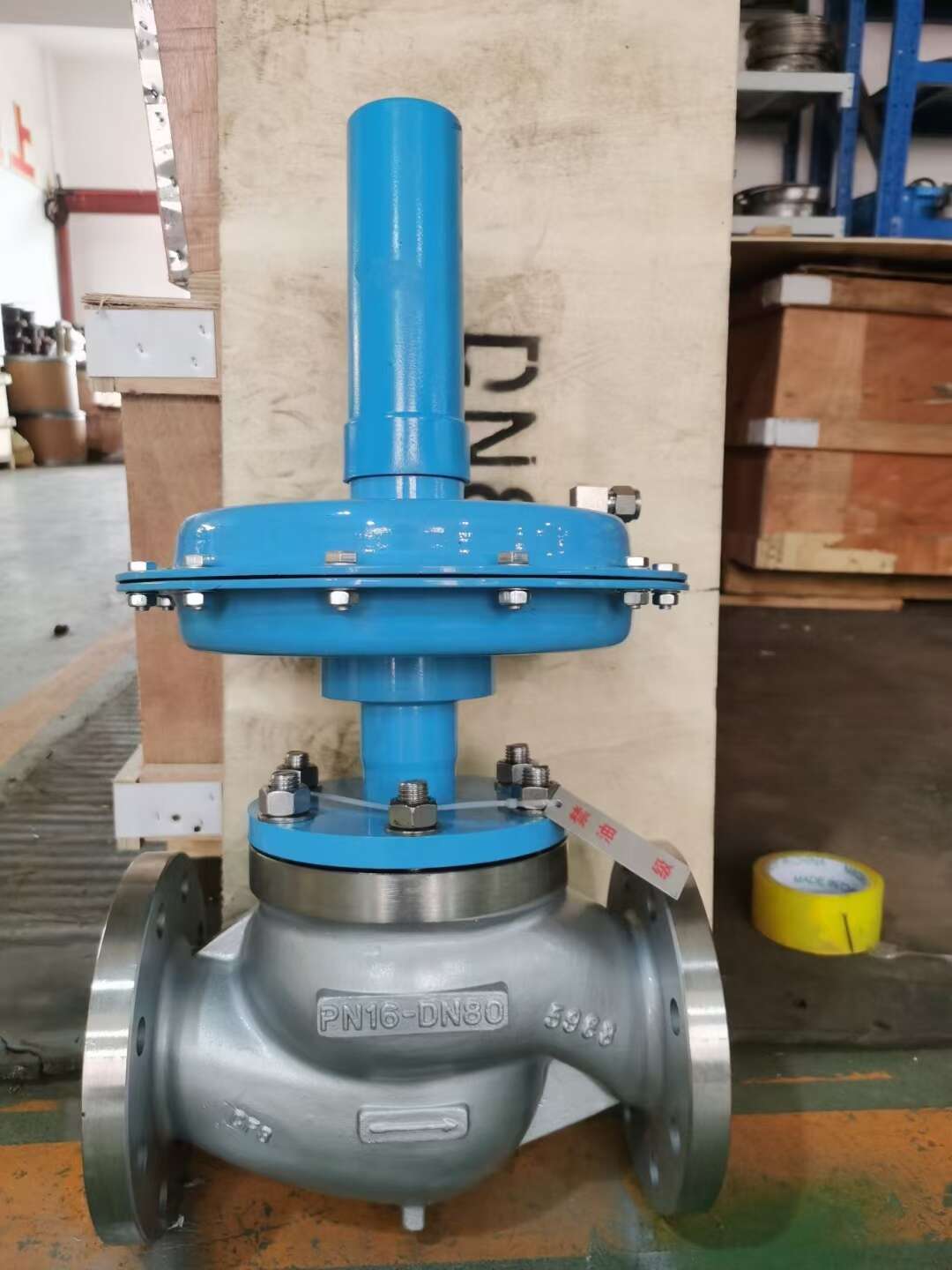

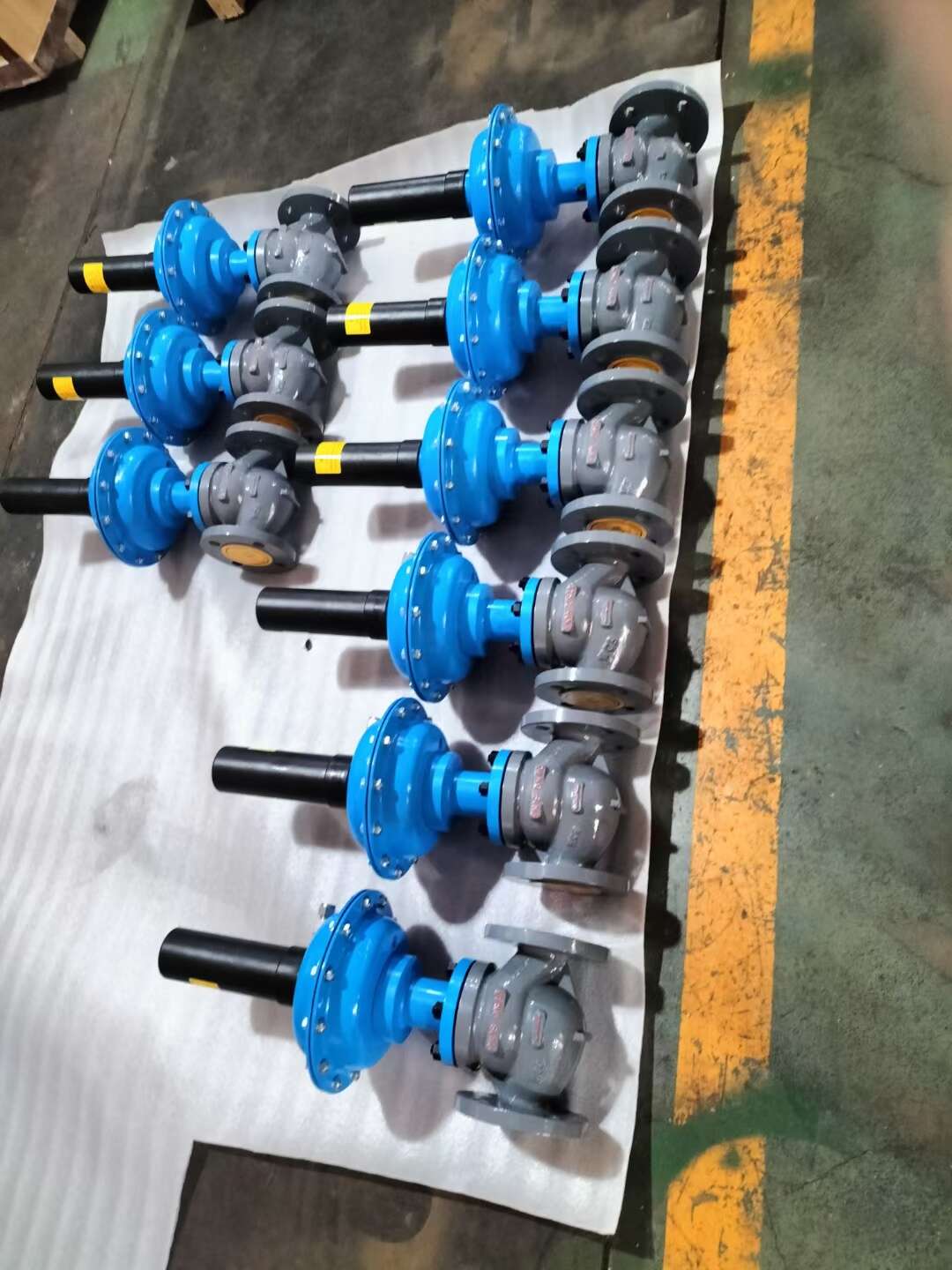

ZZVP型自力式压力调节阀

一、产品概述:
自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏．密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄漏稳压的自动控制。
本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有Ⅱ级、Ⅳ级和Ⅵ级三档；流量特性为快开；压力分段调节从15～2500kPa。可按需要组合满足用户况要求。

ZZY型自力式压力调节阀型号：

类别	型号	类别	型号
单座压闭型	ZZYP-16～64B	单座压闭型	ZZYP-16～64K
双座压闭型	ZZYN-16～64B	双座压闭型	ZZYN-16～64K
套筒压闭型	ZZYM-16～64B	套筒压闭型	ZZYM-16～64K

压闭型：用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压，稳压的目的。
压开型：用于阀后压力调节，当阀后压力升高，阀门打开，以达到泄压，稳压的目的。

自力式压力调节阀执行机构型式

公称通径DN（mm）	20				25	32	40	50	65		80	100	125		150	200
阀座直径DN（mm）	10	12	15	20
额定流量系数Kv	1.8	2.4	4.4	4	11	20		30	48	75		120	190	300		480	760
允许压差（MPa）	2.5							2.0							1.6			1.0
公称压力（MPa）	1.64.06.4
固有流量特性	快开
保证调压阀正常工作的***小压差P（MPa）	0.05
压力分段范围（KPa）	15～5040～8060～10080～140120～80 160～220200～260240～300280～350330～400 380～450430～500480～560540～620600～700 680～800780～900800～1000900～2000
工作温度℃	液体≤140;气体≤80；配冷凝器和散热片≤350
适合介质	气体、蒸汽、低粘度液体
法兰尺寸、型式	PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凸式或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） 
结构长度	按GB12221-89标准
执行机构信号接口	内螺纹M16×1.5

注：压力分段范围可根据用户要求进行设计。

自力式压力调节阀主要性能指标

控制精度％		±8
允许泄漏量	硬密封（L/H）	单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量
	软密封（ml/min）	DN(mm)
		20	25	32	40	50		65		80		100		125		150	200
		0.15		0.3			0.45		0.6		0.9		1.7		4.0			6.75

自力式压力调节阀可配附件:

冷凝器（用于介质为蒸汽的场合）、散热片等

安装用途：ZZY型自力式压力调节阀广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与民用建筑楼群等各种工业设备中。能应用于气体、液体、蒸汽介质的减压、稳压(阀后调节)或泄压、稳压(阀前调节)。但由于它利用介质自身的压力去操作执行机构。在执行机构内充满介质，故安装方式亦应与此相配合。在安装时取压点在离调压阀适当的位置，压开型调压大于2倍管道直径，压闭型调压大于6倍管道直径。在安装冷凝器时注意冷凝器的位置，使其高于膜头而低于工艺管道，以保证冷凝器内充满冷凝液。
