水利控制阀系列

800X压差旁通平衡阀

上海双恩阀门制造有限公司800X压差旁通平衡阀产品有品牌和质量保证，双恩阀门为您全方面介绍800X压差旁通平衡阀相关技术参数、性能特点、用途、标准、选型、作用、图片、规格型号、使用方法、计算公式、外形尺寸、工作原理、产品说明书、操作规程、安装维护及产品示意图；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的800X压差旁通平衡阀。
·质保体系：有了您的信任与支持，我们提供值得信赖的双恩阀门品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·产品标准：我们的产品按国家相关标准验收，产品质量实行"售后跟踪"服务。
·解决方案：提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。

在线咨询

产品详情介绍

一、产品概述：

800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的精确恒定值，并可*大限度地降低系统的噪音，以及过大压差对设备造成的损坏。800X压差旁通平衡阀优越于其他平衡阀的地方在于它没有执行机构，完全靠介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀。

二、主要零件材质：

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
泄压/持压导阀	铜合金
微型过滤器	不锈钢

三、试验压力：

公称压力（Mpa）	壳体试验压力（MPa）	密封试验压力（MPa）	适用介质	介质温度（℃）
1	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

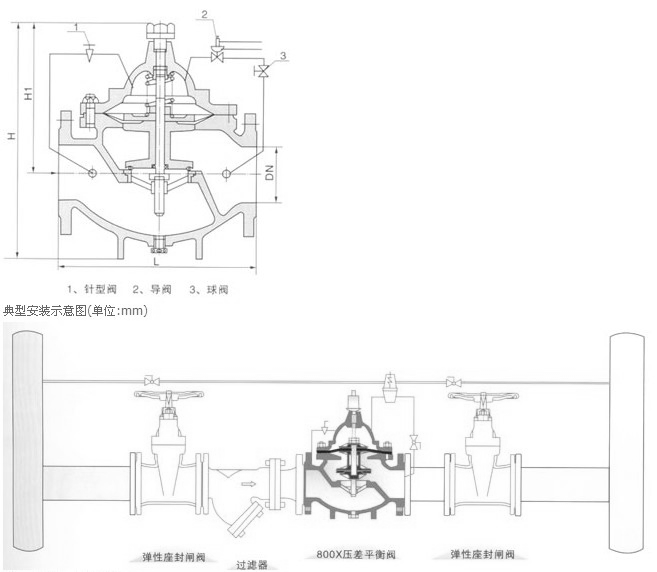

四、外形连接尺寸：

公称通径DN（mm）	尺寸（mm）
公称通径DN（mm）	L	D	D1	A1	A	H1	H	F
25	205	115	85	190	270	100	160	110
32	210	135	100	200	280	105	175	115
40	210	145	110	210	300	130	210	160
50	240	165	125	215	320	135	230	170
65	275	185	145	230	340	150	270	185
80	290	200	160	240	350	180	290	220
100	370	220	180	255	400	230	370	280
125	400	250	210	270	420	285	420	320
150	455	285	240	280	430	320	460	370
200	550	340	295	290	450	415	720	460
250	745	405	355	310	460	500	770	525
300	800	460	410	330	470	600	900	610
350	830	52	470	350	480	635	1035	700
400	860	580	525	360	495	660	1400	750
450	860	640	585	380	520	680	1440	780
500	950	705	650	395	550	730	1680	830
600	1100	840	770	420	570	780	1880	888

订货时请注明：产品型号、口径、压力、阀体材质、连接方式、使用温度、是否带附件以便我们的为您正确选型。若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

如有任何疑问,您可以联系我们,我们一定会尽心尽力为您提供优质的服务。
