闸阀的种类及分类详情

更新时间  2022-10-13 09:44:52 阅读 363

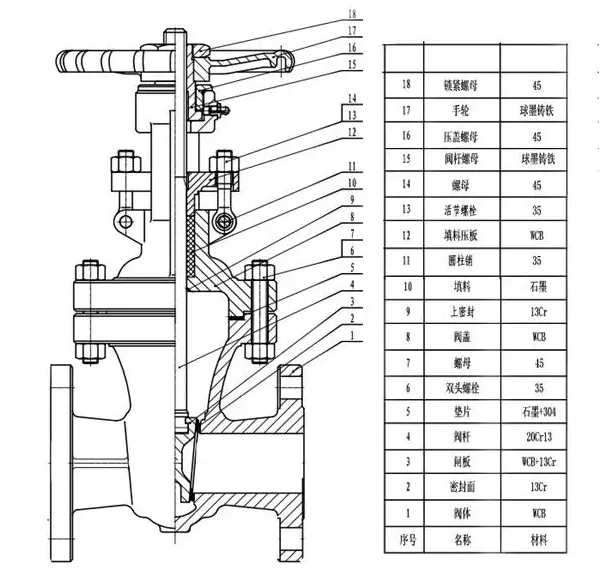

闸阀又叫闸板阀,主要由阀体、阀盖、闸板、阀杆、阀座和密封填料等部分组成,是隔离类阀门中很常见的阀门类型之一。闸阀的主要用途是截断流体,正是由于这个原因,通常被称为“截断”阀或“阻断”阀。闸阀有很多种不同的结构形式,其所采用的密封元件结构类型不同。根据密封元件的结构,又可分成几种不同的类型。




按阀杆分类:

按阀杆类型可分为明杆闸阀与暗杆闸阀。阀杆是闸阀的操作部件,其作用是将启闭力传递到启闭件上。

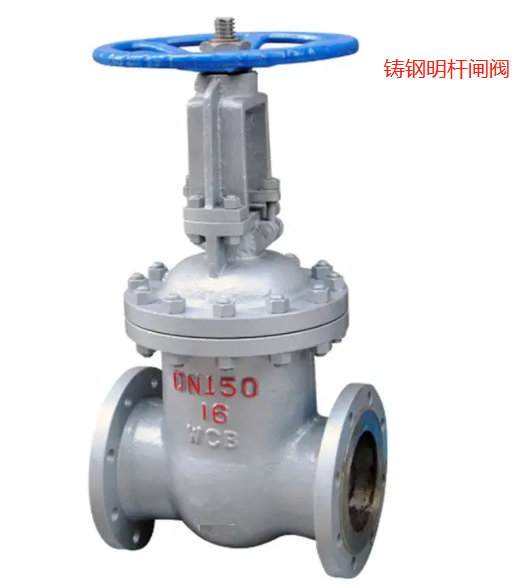

1,明杆闸阀其阀杆梯形螺纹置于阀体之外, 位于阀杆上部,通过旋转阀杆螺母,使阀杆带动闸板同步上升与下降来实现阀门的启闭,因此容易识别阀门的启闭状态,避免误操作。由于阀杆螺母在体腔外,有利于润滑,同时启闭状态直观明显,因而应用广泛。但在恶劣环境中,阀杆的外露螺纹易受损害和腐蚀,甚至影响操作。它的缺点是阀门开启后的高度大,通常在阀门原高度的基础上要加一个行程,因而需要很大的操作空间。

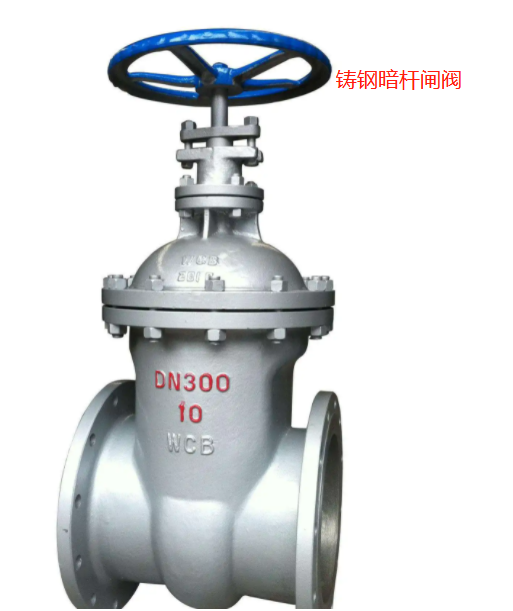

2,暗杆闸阀又叫旋转杆闸阀 ( 亦叫暗杆楔式闸阀),阀杆螺母置于阀体内部,与介质直接接触,常被固定在闸板上。通过阀杆的旋转使阀杆螺母带动闸板做升降运动来完成启闭。通常在阀杆的底端有梯形螺纹,通过阀门底端的螺纹以及阀瓣上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。由于传动用的梯形螺纹位于阀体内部,易受介质腐蚀和无法进行润滑,开启程度不能直接观察,需另设指示装置。但它的阀杆不做升降运动,所需操作空间小,故适用于位置有限管路密集的场合。



按结构分类:

按结构类型可分为楔式闸阀和平行式闸阀两种。即闸板为楔式的称为楔式闸阀,闸板为平行式的即为平板闸阀。

1,平板闸阀即密封面与垂直中心线平行,因此阀体与闸板上的密封面也互相平行。这种闸阀*常见的是双闸板式,为了关闭时使阀体与闸板两密封面问接触严密,常采用在两片闸板夹有双面推力楔块。大多使用于小管线一类的低压管道上。平行式闸阀采用单闸板的也有但很少见。

2,

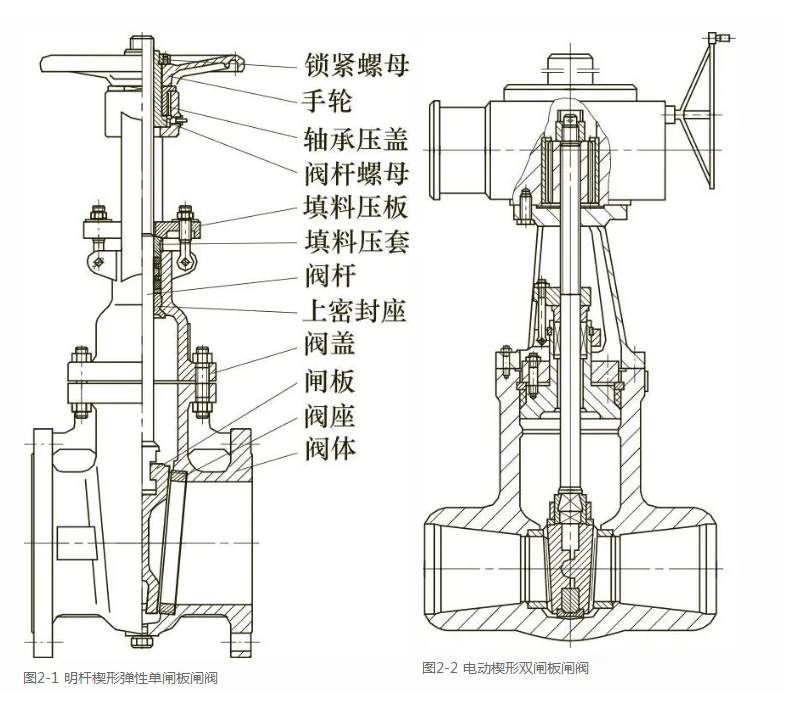

2,楔式闸阀即密封面与垂直中心线成一定角度,即两个密封面成楔形的闸阀。楔式闸阀的闸板单、双均有。双闸板式的优点是密封而角度的精度要求较低,温度变化不易使闸板楔住,密封面磨损可加垫片补偿。缺点是结构复杂,在枯性介质中易粘住,更主要是上下挡板长年锈蚀后闸板容易脱落。





其它方式分类:

按不同标准:国标闸阀、美标闸阀、德标闸阀、日标闸阀

按连接方式:法兰闸阀、焊接闸阀、螺纹闸阀(又分为内螺纹、外螺纹)

按压力等级:高压闸阀、低(中)压闸阀

按驱动方式:电动闸阀、气动闸阀、手动闸阀

按材质分类:不锈钢闸阀、锻钢闸阀、铸钢闸阀、碳钢闸阀、铸铁闸阀、铜闸阀 (又分为青铜闸阀、黄铜闸阀)、陶瓷闸阀、塑料闸阀
