YJ41H抗生素截止阀

上海双恩阀门制造有限公司YJ41H抗生素截止阀产品有品牌和质量保证，双恩阀门为您全方面介绍YJ41H抗生素截止阀相关技术参数、性能特点、用途、标准、选型、作用、图片、规格型号、使用方法、计算公式、外形尺寸、工作原理、产品说明书、操作规程、安装维护及产品示意图；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的YJ41H抗生素截止阀。
·质保体系：有了您的信任与支持，我们提供值得信赖的双恩阀门品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·产品标准：我们的产品按国家相关标准验收，产品质量实行"售后跟踪"服务。
·解决方案：提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。

在线咨询

产品详情介绍

YJ41H抗生素截止阀主要应用于生物发酵、医药和啤酒发酵、氨基酸发酵、生物农药发酵、生物肥料发酵、各种抗生素发酵、生物、生化、化学制药的物料、水、汽、冷的控制等领域，底部可以根据客户需要开设排泄孔，耐高温使用寿命长，无死角达到零泄漏水平。

产品特点

1. 具有较强的杀菌、清毒功能，防止产品染菌。

2. 密封垫采用耐高温聚四氟乙烯复合材料制成。（*高温度可达 ≤120℃）

3. 密封垫、阀体中道密封圈，阀杆填料全部采用优质聚四氟乙烯材料。寿命长、耐腐蚀，确保无内外漏。

4. 流线型的流道，使得压力损失小。

5. 密封垫可更换，拆卸更方便，维护费用低。

抗生素截止阀设计和制造标准

设计与制造：GB/T12235

法兰尺寸：JB/T79.1

结构长度：GB/T12221

检验与试验：JB/T9092

抗生素截止阀主要性能规范

公称压力	1.6 MPa
试验压力	强度试验	2.4 MPa
	密封试验	1.76 MPa
	上密封试验	1.76 MPa
	气密封试验	0.6 MPa
*高工作温度	120 ℃
适用介质	水、蒸汽、食品等

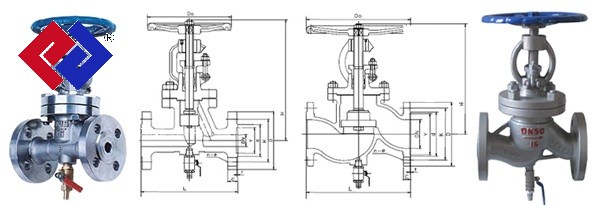

抗生素截止阀主要外形尺寸

公称压力 PN(MPa)	公称通径 DN（mm）	尺寸（mm）
公称压力 PN(MPa)	公称通径 DN（mm）	L	D	K	d	Y	C	f	n-φ	H	D0
1.6	10	130	90	60	40	-	14	2	4-14	163	100
	15	130	95	65	45	-	14	2	4-14	163	100
	20	150	105	75	55	-	14	2	4-14	165	100
	25	160	115	85	65	-	14	2	4-14	198	125
	32	180	135	100	78	-	16	2	4-18	225	160
	40	200	145	110	85	-	16	3	4-18	330	200
	50	230	160	125	100	-	16	3	4-18	350	240
	65	290	180	145	120	-	18	3	4-18	400	280
	80	310	195	160	135	-	20	3	8-18	405	280
	100	350	215	180	155	-	20	3	8-18	415	320
	125	400	245	210	185	-	22	3	8-18	460	360
	150	480	280	240	210	-	24	3	8-23	510	400
	200	600	335	295	265	-	26	3	14-23	710	400
2.5	10	130	90	60	40	-	16	2	4-14	163	100
	15	130	95	65	45	-	16	2	4-14	163	100
	20	150	105	75	55	-	16	2	4-14	165	100
	25	160	115	85	65	-	16	2	4-14	198	125
	32	180	135	100	78	-	18	2	4-18	225	160
	40	200	145	110	85	-	18	3	4-18	330	200
	50	230	160	125	100	-	20	3	4-18	350	240
	65	290	180	145	120	-	22	3	8-18	400	280
	80	310	195	160	135	-	22	3	8-18	405	280
	100	350	230	190	160	-	24	3	8-23	415	320
	125	400	270	220	188	28	3	8-25	460	360
	150	480	300	250	218	-	30	3	8-25	510	400
	200	600	360	310	278	-	34	3	12-25	710	400
