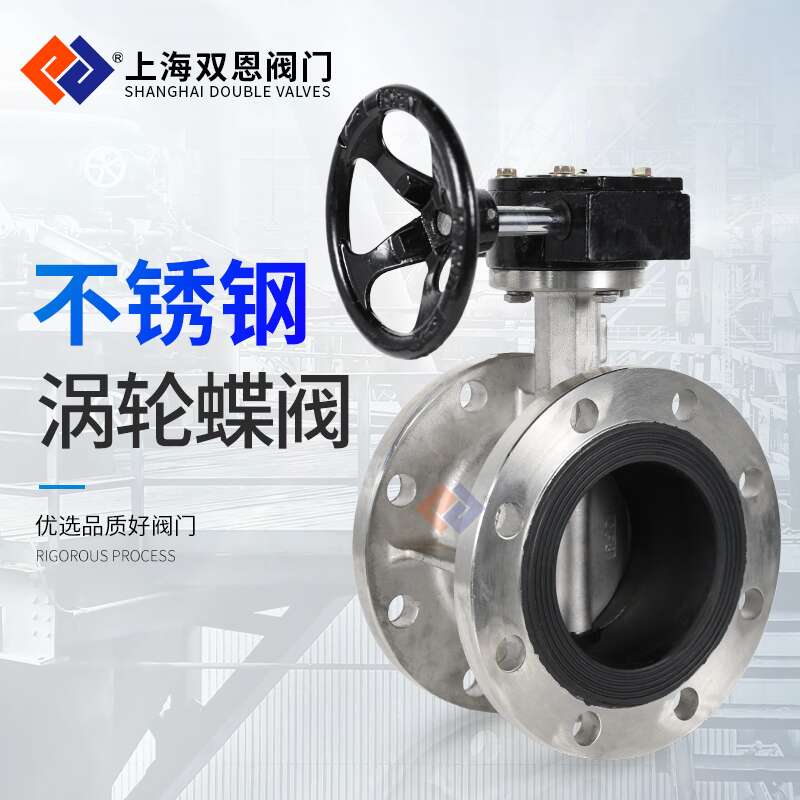

D341X-10/16不锈钢涡轮法兰蝶阀

上海双恩阀门制造有限公司D341X-10/16不锈钢涡轮法兰蝶阀产品有品牌和质量保证，双恩阀门为您全方面介绍D341X-10/16不锈钢涡轮法兰蝶阀相关技术参数、性能特点、用途、标准、选型、作用、图片、规格型号、使用方法、计算公式、外形尺寸、工作原理、产品说明书、操作规程、安装维护及产品示意图；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的D341X-10/16不锈钢涡轮法兰蝶阀。
·质保体系：有了您的信任与支持，我们提供值得信赖的双恩阀门品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·产品标准：我们的产品按国家相关标准验收，产品质量实行"售后跟踪"服务。
·解决方案：提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。

在线咨询

产品详情介绍

D341X-10/16不锈钢涡轮法兰蝶阀适用于温度≤85℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

二、产品特点：小型轻便，容易拆装及维修，并可在任意位置安装；结构简单，紧凑，90度回转开启迅速。操作扭拒小，省力轻巧。流量特征超于直线，调节性能好。开启试验次数多达数万次，寿命长达到完全密封，气体式样泄漏为零。

三、技术参数：

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.6	1	1.6
试验压力 Ps(MPa)	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸汽、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

四、主要零件材质：

阀体	各种橡胶、聚四氟
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	球墨铸铁、铸钢、合金钢、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

五、密封材料选用和适用温度：

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	X或J	XA或JA	XB或JB	XC、JC或F	XD或JD	XE或JE
耐*高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐*低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

六、D341J-16/25C.P.R.V系列衬胶法兰蝶阀：

公称通径		结构长度（标准值）		外形尺寸（参考值）										连接尺寸（标准值）
公称通径		L		H	Dt341F46			Dt641F46			Dt941F46			PN0.6MPa			PN1.0MPa
毫米	英寸	短	长		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	605	245	72	530	250	255	165	125	4-18	165	125	4-18
65	2 1/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-18	185	145	8-18
80	3	114	180	120	380	180	200	645	355	92	565	250	255	200	160	8-18	200	160	8-18
100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26
150	6	140	210	175	555	270	280	800	250	138	705	300	315	285	240	8-22	300	250	8-26
200	8	152	230	208	605	270	280	850	250	170	775	300	315	340	295	12-22	360	310	12-26
250	10	165	250	243	680	270	280	925	250	170	945	300	315	405	355	12-26	425	370	12-30
300	12	178	270	283	800	380	420	1035	450	220	1070	300	315	460	410	12-26	485	430	16-30
350	14	190	290	310	835	380	420	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33
400	6	216	310	340	915	450	470	1190	650	220	1210	300	714	580	525	16-30	620	550	16-36
450	8	222	330	380	960	450	470	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36
500	20	229	350	410	1020	480	470	1290	850	280	1415	575	714	715	650	20-33	730	660	20-36
600	24	267	390	470	1225	640	490	1455	850	380	1605	656	810	840	770	20-36	845	770	20-39
700	28	292	430	550	1355	640	660	1585	1250	380	1844	656	810	910	840	24-36	960	875	24-42
800	32	318	470	640	1470	640	660	1700	1250	280	2040	656	810	1025	950	24-39	1085	990	24-48
900	36	330	510	710	1545	650	900	1865	1250	280	2255	785	863	1125	1050	28-39	1185	1090	28-48
1000	40	410	550	770	1795	650	900	2015	1250	380	2380	785	863	1255	1170	28-42	1320	1210	28-56
1200	48	470	630	890	1965	650	900	2226	1500	380	2640	785	863	1485	1390	32-48	1530	1420	32-56
