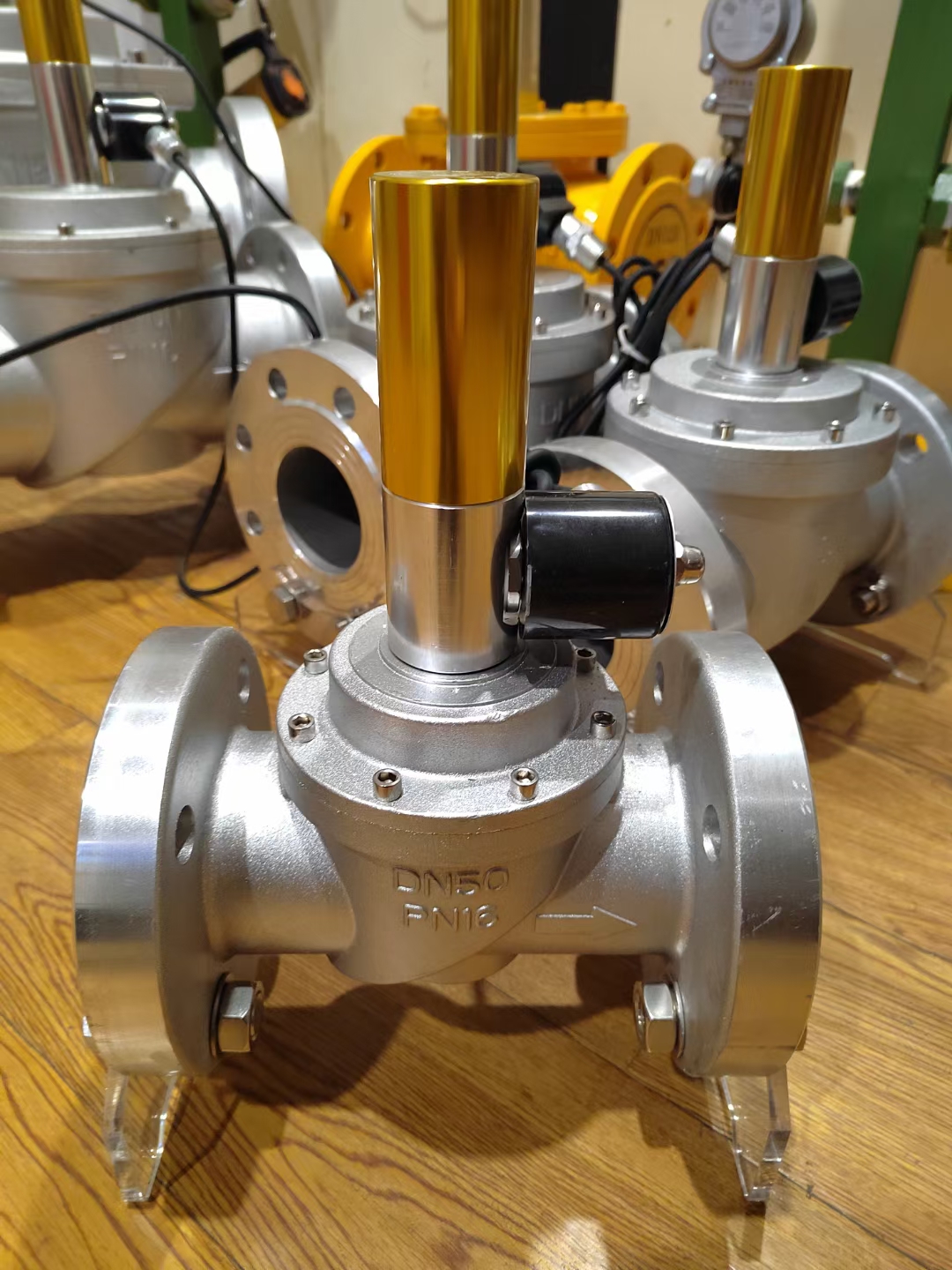

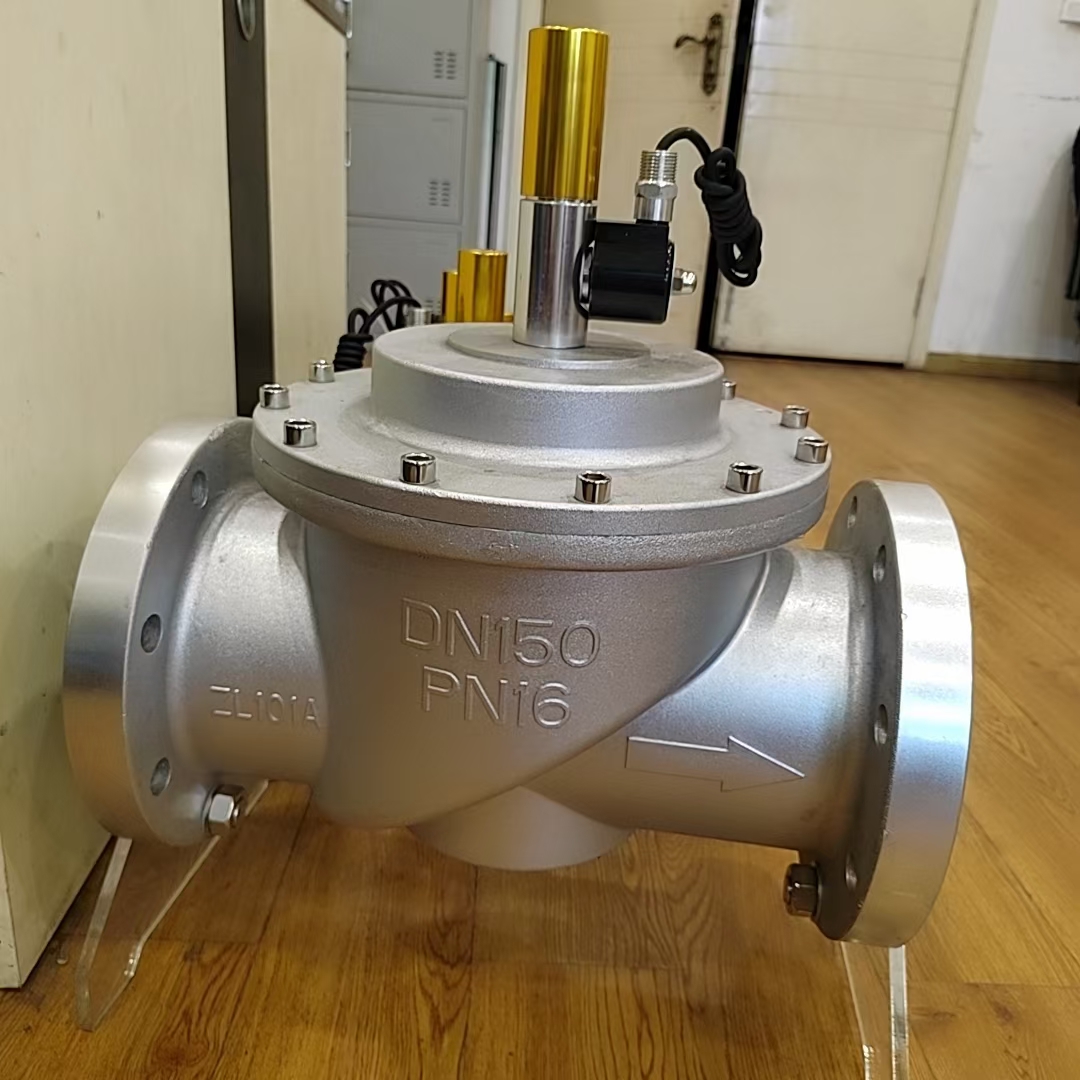

    ZCRB铝合金常开式电磁紧急切断阀


    一、ZCRB系列常开式电磁紧急切断阀概述:



    ZCRB系列是新型的燃气管道工程的安全配套装置,主要应用如下:

    1、与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时,自动快速关闭主供气体阀门,切断燃气的供给,及时制止恶性事故的发生。

    2、与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测温度或压力超过设定的极限数值时,自动快速关闭供气阀门,停止燃料的供给。

    3、与高层建筑的中央消防报警系统相连接。当大厦发生危情时,自动切断大厦内的燃气供应,防止燃气爆炸的发生。

    4、在城市或工厂的燃气供应管网内设置ZCR燃气紧急切断阀,在在中央控制室内集中控制,远距离遥控,紧急关闭事故现场的管线供应。



    紧急切断阀具有极佳的技术性能,低负荷损失和高可靠性。适用于煤气、天然气及液化石油气等可燃气体,广泛应用于供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。 阀门功能及工作原理: 气紧急切断阀是常开型脉冲触发式型电磁阀,具有事故自锁及手动复位功能。



    二、工作原理:

    1、阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。

    2、当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,进入自锁状态。此时即使撤去电源,阀门仍处于自锁状态,不会重新自动打开。

    3、阀门采用先导式阀瓣,开启轻松,即使压力达到6bar开启也十分轻松,口径大于DN125,采用杠杆手柄,使阀门达到开关省力、快速。

    4、当工作人员处理完事故,人工重新开启阀门,才会恢复供气。   注:根据客户要求也可提供断电关闭的常闭型紧急切断阀。



    三、技术参数:

    产品结构:直动式

    公称压力:16Mpa

    工作压力:0.5bar6bar

    工作压差:0~0.05Mpa

    阀门规格:螺纹连接 G1/2";G3/4";G1"; 法兰连接 DN25350

    工作介质:煤气、天然气、液化石油气等无腐蚀性气液体

    关闭时间:<1

    介质温度:-15~60℃

    防爆等级:Eexm T4/ Eexm T5

    打开方式:手动复位或电动复位

    电源电压:AC220VADC24VDC12V

    电气防护等级:CEI IP65/IP67

    安全等级:普通性     Ex

    控制方式:不间断输出或脉冲式电磁力

    工作电压及电功率:交流 AC24V220V50Hz/14V;直流 AC12V/8.5WAC24V/8.5W



    四、燃气紧急切断阀法兰连接尺寸:



    DN

    D1

    K

    D

    b

    f

    n-d

    L

    H

    Z-φd

    25

    65

    85

    115

    16

    3

    4φ14

    160

    180

    4-8

    32

    76

    100

    140

    18

    3

    4φ18

    180

    195

    8-18

    40

    84

    110

    150

    18

    3

    4φ18

    200

    205

    8-18

    50

    99

    125

    165

    20

    3

    4φ18

    230

    220

    12-18

    65

    118

    145

    185

    20

    3

    4φ18

    290

    245

    12-23

    80

    132

    160

    200

    20

    3

    4φ18

    310


    12-23

    100

    156

    180

    220

    22

    3

    4φ18

    350


    16-23

    125

    184

    210

    250

    22

    3

    4φ18

    400


    16-23

    150

    211

    240

    285

    24

    3

    4φ22

    480


    16-23

    200

    266

    295

    340

    24

    3

    4φ22

    495


    20-25

    250

    319

    355

    405

    26

    3

    4φ26

    622


    24-25

    300

    370

    410

    460

    28

    4

    4φ26

    698


    24-30

    350

    429

    470

    520

    30

    4

    4φ26

    787


    24-30

    1000

    1175

    1120

    1080

    300

    1345

    400

    1360

    26

    28-30
